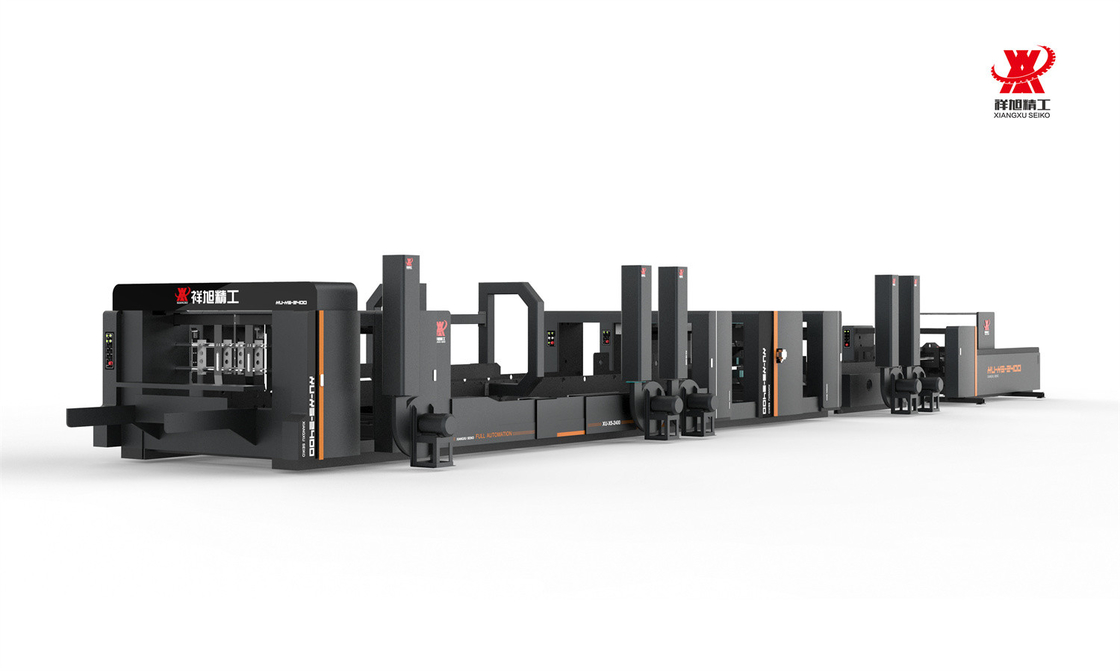

Machine de collage automatique à haute vitesse 75kw avec rectification automatique d'alimentation

Machine ondulée à haute vitesse adhérente automatique couturière d'alimentation automatique rectificateur

Principales fonctionsLa vitesse maximale de couture est de 1200 clous/min, la vitesse de collage est de 180 m/min, ce qui améliore considérablement l'efficacité de la production.

L'ensemble de la machine est contrôlée par PLC et écran tactile et peut être actionnée par des boutons.

Alimentation automatique du papier, collage et couture automatiques, pliage automatique, correction automatique, comptage automatique, empilage automatique.

L'entraînement principal adopte un type de roue à courroie synchrone pour assurer un fonctionnement stable et une transmission précise.

Le moteur principal adopte un double contrôle de fréquence, stable et économe en énergie.

Les plaques de guidage de chaque pièce sont réglées par le moteur à barres, précises et faciles à régler.

Adoption du mode d'alimentation par bande d'aspiration, structure simple, vitesse rapide et alimentation en papier précise.

Le tube de pâte peut être ajusté de manière arbitraire pour répondre aux exigences d'application de colle de différents cartons.

Avec fonction de correction secondaire, éliminant la taille de la bouche et réduisant le taux de ferraille.

Avec la correction de la vitesse différentielle, la différence de ciseaux est complètement éliminée et le pliage est plus précis.

Le service de livraison et de mise en forme compte, forme, empile et produit automatiquement l'ensemble des piles.

La pression de la section de comptage est réglée avec le type de carton, et en adoptant le compteur photoélectrique, comptez avec précision.

Il peut être automatiquement correspondre à la machine de fixation, pratique et rapide pour économiser du travail et du temps.

Si toutes les unités ne sont pas bien verrouillées, le moteur principal ne fonctionnera pas.Paramètre technique principal

Le mode

Le numéro de série de l'appareil

Le numéro de référence est le numéro de référence.

Velocité de la tête de l'ongle

1 000 ongles par minute

1 000 ongles par minute

Épaisseur de carton min

6 mm ((3 mm + 3 mm)

6 mm ((3 mm + 3 mm)

Épaisseur maximale du carton

16 mm ((8 mm + 8 mm)

16 mm ((8 mm + 8 mm)

Taille du fil d'ongle

1.8*0,8 mm ±0,02 mm

1.8*0,8 mm ±0,02 mm

U NAIL à l'intérieur largeur

14 mm

14 mm

L'angle des ongles

45°

45°

Distance à l'aide d'un seul ongle

60 à 100 mm

60 à 100 mm

Départ double entre les ongles

12 mm

12 mm

Le pouvoir

61 kW

64 kW

Une longueur de nial

38 mm ((pieds des ongles 12 mm)

38 mm ((pieds des ongles 12 mm)

Taille maximale C

2 000 mm

2400 mm

Taille minimale A

200 mm

200 mm

Taille maximale A

600 mm

900 mm

Taille minimale Taille minimale B

180 mm

180 mm

Taille maximale B

750 mm

750 mm

Le numéro de la carte de crédit est le numéro de la carte de crédit.

350*880 mm

350*880 mm

Le nombre de cartes à gratter est déterminé par le nombre de cartes à gratter.

900*2000 mm

1200*2400 mm

Poids de la machine

18000 kg

20000 kg

Taille de la machine (L*W*H)

21420*3720*2211 mm

21420*3720*2211 mm

Le mode

Le numéro de série est le suivant:

Velocité de la tête de l'ongle

1 000 ongles par minute

Épaisseur de carton min

6 mm ((3 mm + 3 mm)

Épaisseur maximale du carton

16 mm ((8 mm + 8 mm)

Taille du fil d'ongle

1.8*0,8 mm ±0,02 mm

U NAIL à l'intérieur largeur

14 mm

L'angle des ongles

45°

Distance à l'aide d'un seul ongle

60 à 100 mm

Départ double entre les ongles

12 mm

Le pouvoir

73 kW

Une longueur de nial

38 mm ((pieds des ongles12 mm)

Taille maximale C

2800 mm

Taille minimale A

240 mm

Taille maximale A

900 mm

Taille minimale Taille minimale B

180 mm

Taille maximale B

750 mm

Le numéro de la carte de crédit est le numéro de la carte de crédit.

450*880 mm

Le nombre de cartes à gratter est déterminé par le nombre de cartes à gratter.

Pour les pièces détachées:

Poids de la machine

23000 kg

Taille de la machine (L*W*H)

21480*4100*2260 mm

Caractéristiques de commande électriquePlus de 90% des éléments électriques sont de marques internationales célèbres.Il y a couleur écran tactile et appuyez sur le bouton dispositif d'exploitation Paramètres de mémoire dans toutes les unités de travailLorsque vous arrêtez la machine, les données que vous avez déjà réglées sont automatiquement réinitialisées et lors de la production de produits, elles n'ont pas besoin d'être réinitialisées, ce qui permet d'économiser du temps et des cartes.

Avec 1000+ commandes stockées en mémoire, avec contrôle informatique, date de commande enregistrée, puits de commande rapide et aussi plus facile à utiliser.

Toutes les unités utilisent un verrou pneumatique, l'électricité séparée, les roues d'alimentation s'arrêteront lors de la séparation de la machine pour assurer la précision de travail la prochaine fois.Unité d'alimentation automatique10 ensembles de contrôle de la courroie d'aspiration Japan Nitta entièrement, dispositif de réglage de la déviation pneumatique ((Side Baffle), la fréquence de réglage de la déviation peut être réglée sur l'écran tactile avec un ordinateur.

Séparer toutes les unités avec un seul bouton, retour automatique à la conception de "Zéro".

Axe de transmission avec embrayage de type friction, éviter d'endommager la machine en cas de mauvais fonctionnement.

Le moteur principal ne fonctionnera pas si toutes les unités ne sont pas bien verrouillées.

U Shape Teel bande de côté de table entre les unités de la machine, éviter de blesser l'opérateur si une mauvaise opération.

Retour Top Boards Stacker avec mouvement motorisé vers l'avant et vers l'arrière, gagner du temps de réglage.

Réglage de la distance des panneaux avant avec réglage synchrone manuel, réglage pratique et rapide.

Continuez à vous nourrir et sautez les repas disponibles.

Numéro d'alimentation des cartes Compteur, réglage et affichage de la quantité de production.

Les roulements à cames réduisent l'abrasion pour assurer une transmission en douceur.


Unité de pressage automatiqueavec une résistance à l'usure de 0,15 MPa ou plus, mais n'excédant pas 0,15 MPa

Une alimentation de transfert sous vide avec pressage, pas de dommages aux cartes.

Le régulateur de pression est installé sur chaque plaque de guidage et la pression peut être réglée en fonction de l'épaisseur du cartonUnité de pliage automatiqueSelon les différentes Tailles des cartons, devant la partie pliante avec un ou plusieurs dispositifs de colle.B. Pour, deux blocs ont un moteur de décélération indépendant, dans le débogage pratique et rapide

La carte est principalement à travers trois bandes de base de 60 mm de large et deux cathéters d'abduction de 60 mm de large et de deux plis pour atteindre les côtés gauche et droit de la deuxième ligne et de la quatrième ligne 180 du processus de pliage.

Il y a un certain nombre d'angles différents de la roue de guidage, selon l'épaisseur de papier et de carton différents, régler la roue de guidage de la position et de l'angle différents,rendre le pliage du carton plus lisse

Décélération indépendante Traction moteur Sevor, facile à utiliser, la ceinture inférieure avec un certain nombre de roulements de support, pour soutenir le bon fonctionnement de la ceinture de soute

La transmission indépendante en fonction des besoins du type de boîte peut régler la vitesse de la boîte formant beaucoup plus parfait.

Le carton plié est réglé à partir de la partie pliante au département de correction,et la courroie supérieure et inférieure de la partie de correction peut régler la vitesse de la courroie supérieure et inférieure pour le carton en fonction des besoins du carton, afin de minimiser la hauteur du carton

Le département de correction se compose de A / B deux guides de bloc, chaque plaque est équipée d'une roue de correction, selon les besoins du carton pour modifier la taille du joint de carton

Le système de servo correction est installé sur la partie positive, et le carton est à nouveau corrigé après la roue de correction du carton, de sorte que le carton peut obtenir un effet plus parfaitUnité de poussée et de prise(Section de rectification)La section de rectification de la crête unique, entraînement bilatéral, utilise des roulements linéaires suisses, faire glisser la barre de chrome, la plaque de correction est plus puissante et une correction plus uniforme sur le carton,l'étanchéité du carton pour assurer la précision. Utilisation indépendante 80mm largeur, 6mm Taiwan import ceinture douce épaisseur modérée, non broyés produits; la partie de comptage peut se déplacer avant et arrière équilibré; pression, transmission de commande, assurer une qualité parfaite;

La section de rectification est disponible, la deuxième régler la forme de carton,

s'assurer que le carton est de meilleure qualité et réduire la queue de poisson à 2 mm-0 mmUnité de coutureTête de clous, vitesse supérieure à 1000 clous/minute,

l'école juste le carton par deux 60 largeur ceinture plate dans le département de boîte à ongles,

Deux courroies peuvent être ajustées en fonction de l'épaisseur du carton.

le bloc de correction est installé à la jonction de la boîte à ongles et de la pièce de correction, qui est utilisé conjointement avec le système de servo-correction de la pièce de correction et de la pièce de correction,

équipé d'un design breveté de boîte à ongles à tête à double vis de type balançoire, d'un embrayage et d'un frein à actionnement oculaire électrique, de plus de 1000 minutes, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.Retour sur le cartonTournez automatiquement le carton pour assurer la position de l'ongle sur le côté, pas au milieu,

Réduire les dommages à la surface du carton,dans les 2 mm à 0 mm

Assurez-vous que l'empilement ultérieur est plus ordonné et stable.Unité de comptage et d'empilageCompte automatique, contrôle photoélectrique + point infrarouge

Compte automatique, empilage automatique, technologie plus rapide et plus précise, plus d'efficacité

La vitesse de comptage est réglée automatiquement en fonction de la vitesse de rotation de la boîte à ongles, le mode de fonctionnement manuel et la vitesse de réglage peuvent également être sélectionnés
